PLC控制實驗室精餾塔 30L

QYSJL-30L

產品參數

塔釜容積30L

產品說明

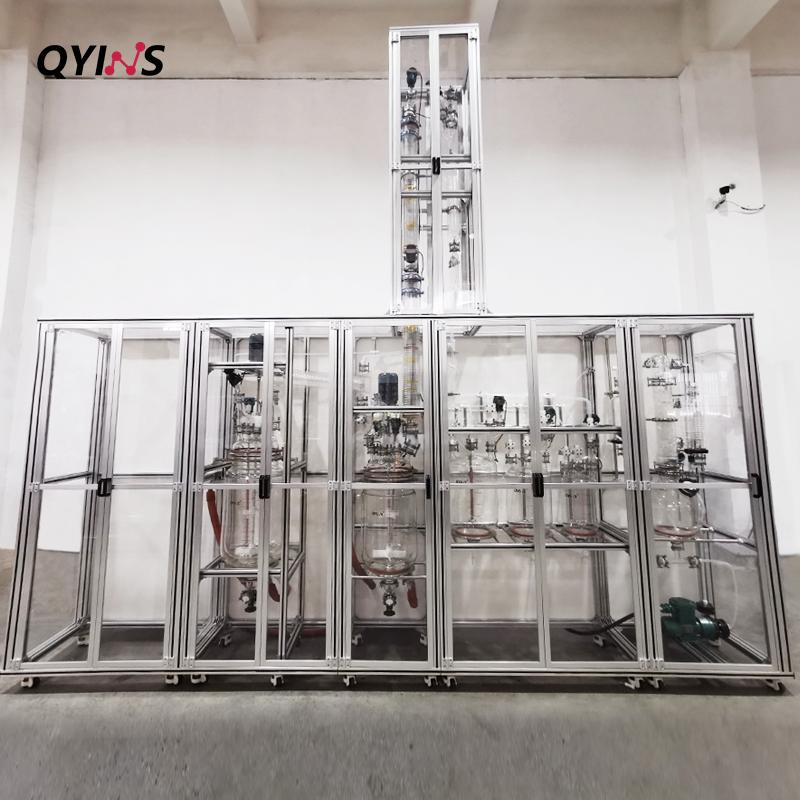

實驗室精餾塔整體解決方案，包含預反應釜，精餾釜，尾氣吸收及配套控溫和真空系統，整體撬裝，此套系統PLC控制，在線記錄真空度;控溫溫度的控制和顯示，顯示實驗參數并自動產生時間曲線，實驗過程中，可依據實驗結果，反向推測實驗條件。具有過流、過載、溫度異常等報警裝置。

獲取報價

產品概括
產品參數

PLC控制精餾塔 QYSJL-30L

實驗室設備高真空度安全防爆

產品信息

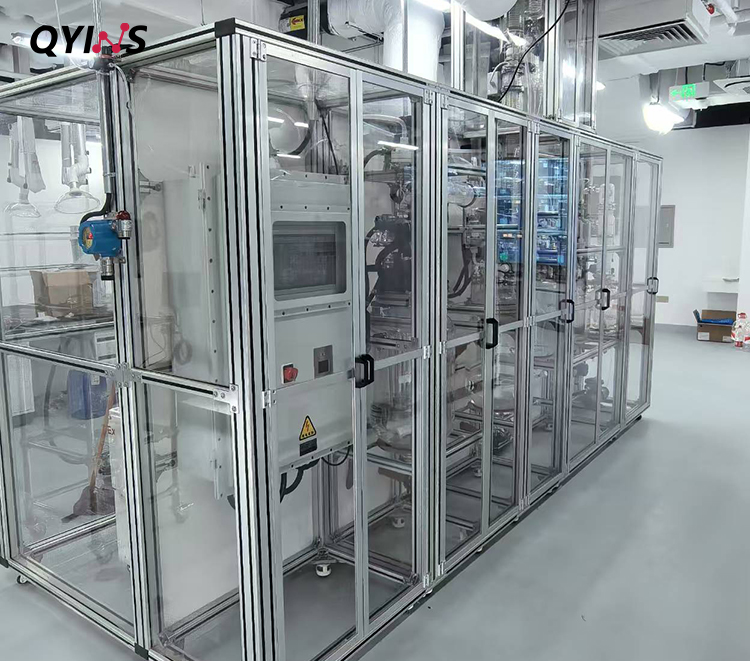

1.PLC防爆控制柜

PLC工控軟件，在線記錄真空度;控溫溫度的控制和顯示，顯示實驗參數并自動產生時間曲線，實驗過程中，

可依據實驗結果，反向推測實驗條件。具有過流、過載、溫度異常等報警裝置。

整套設備整根電源線接入AI模擬量輸入、AQ模擬量輸出、RS485通訊、DI繼電器輸入、DQ繼電器輸出

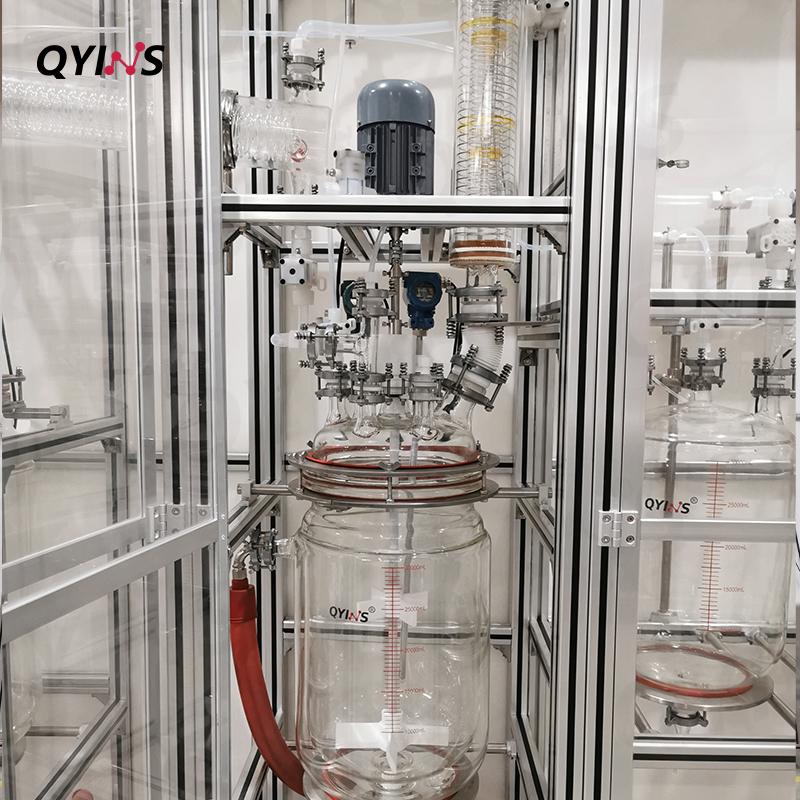

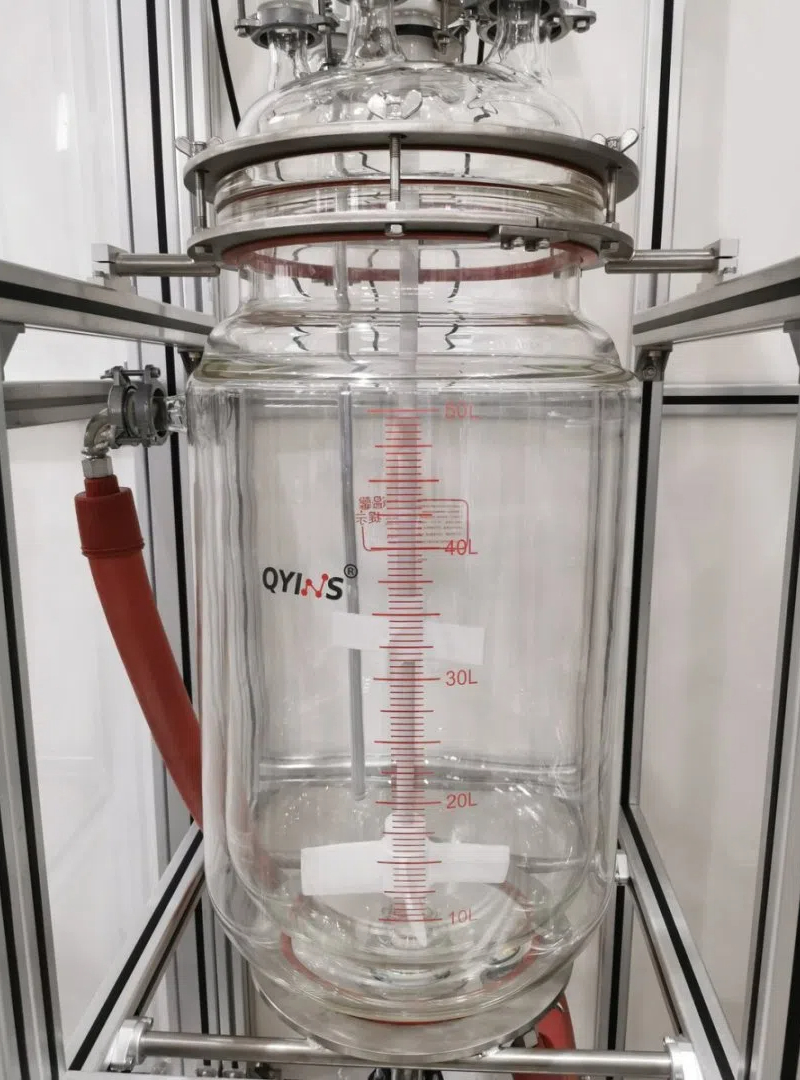

2.預反應釜

精餾釜前端設施，可在預反應釜中進行初步反應，減輕精餾塔分離負擔。對物料進行預熱使其達到接近精餾塔進料要求的溫度。

8001

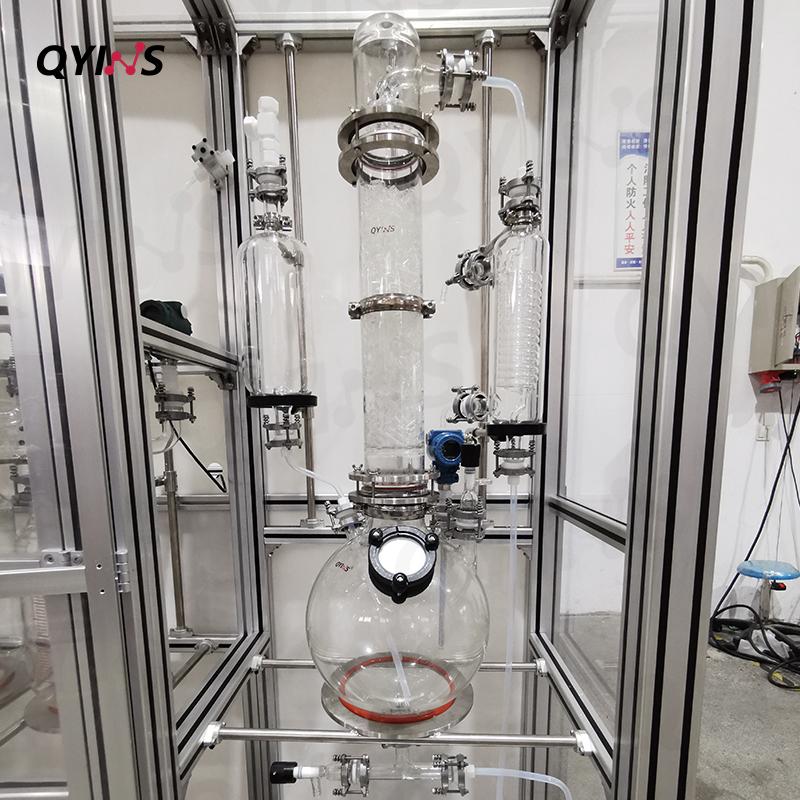

3.精餾釜

夾套油浴加熱模式，導熱油可在夾套內循環，對比常規電熱套受熱更加均勻。

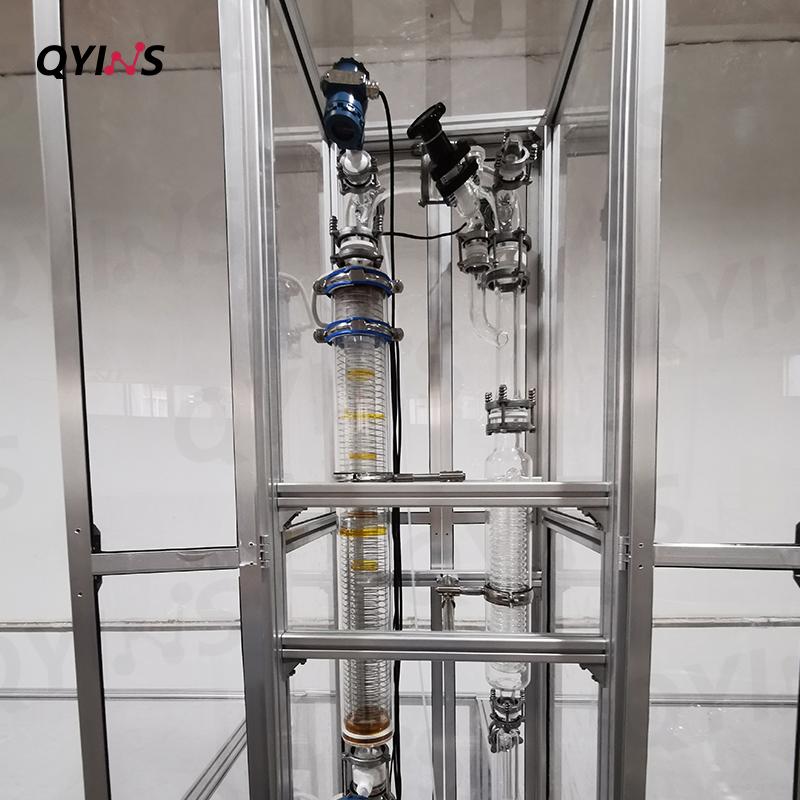

4.精餾柱

三層電加熱保溫柱，內層通物料，中層加熱保溫，外層真空保溫。


5.尾氣吸收系統

連接整套設備的排氣系統，反應的廢氣經尾氣吸收裝裝置中和后，變?yōu)槌Ｒ?guī)氣體排出。

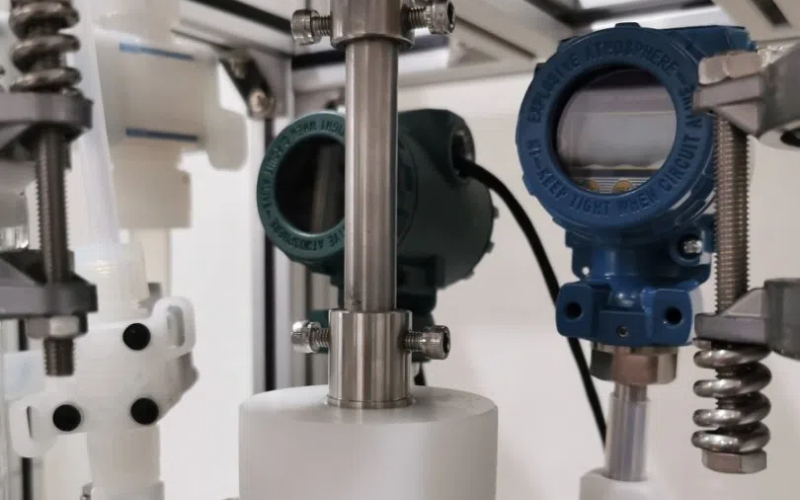

6.溫度和壓力變送器

可就地?cái)?shù)顯，自帶485通訊功能，可連接PLC控制系統，實現遠傳。

800_5

設備參數

型號	QYSJL-1L	QYSJL-3L	QYSJL-5L	QYSJL-10L	QYSJL-20L	QYSJL-50L	QYSJL-100L
塔釜容積	1	3	5	10	20	50	100
塔柱直徑	DN50	DN50	DN50	DN60	DN60	DN80	DN100
塔柱高度	常規1000mm，可根據需求定制
填料類型	彈簧填料、三角螺旋填料、拉西環、西塔環等
回流比控制	磁力式
加熱方式	球形釜配電加熱套/夾套釜配導熱油循環機
攪拌形式	磁力攪拌電熱套/機械攪拌，磁力密封
設計壓力	-0.1mpa~常壓
控制形式	普通控制，防爆控制，PLC控制
框架	304不銹鋼框架
