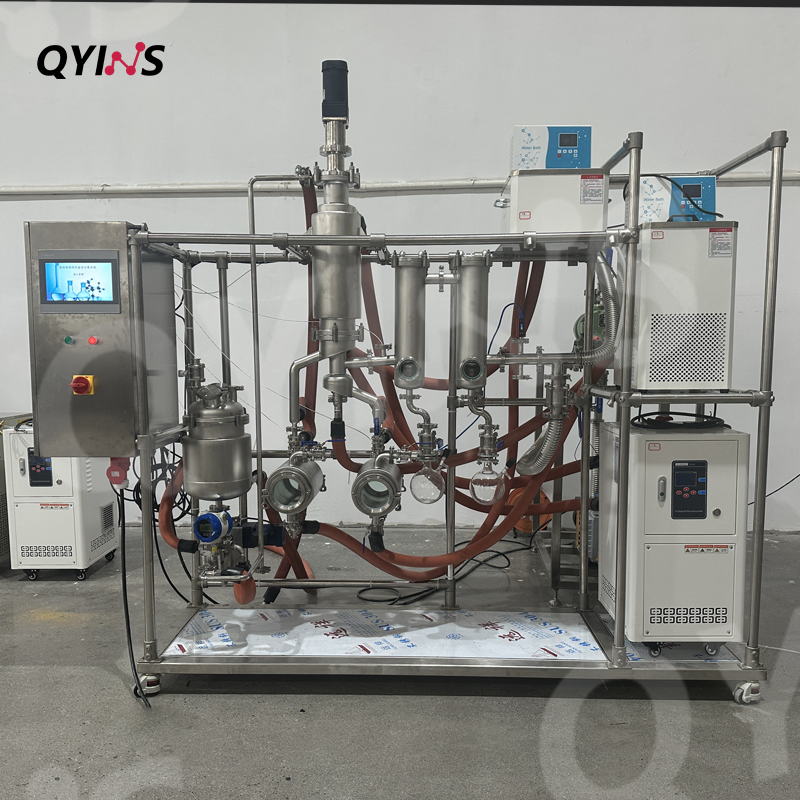

0.1-0.5平方不銹鋼分子蒸餾小試定制三層主蒸發室

QYMD-0.1SS D

產品參數

主蒸發面積0.1平方
操作溫度-90~250℃
極限空載真空度可達0.1Pa
主體材質304/316不銹鋼

產品說明

PLC控制：小試定制三層主蒸發室、進料精準控制、不銹鋼316L高精度齒輪泵，配60W1:12減速比電機(帶保溫管路)，用于進料，進料流量計(齒輪泵進料流量顯示L)。

獲取報價

產品概括
產品參數

定制小試三層主蒸發室 0.1平方不銹鋼分子蒸餾

專為熱敏性物料設計高真空度精準控溫操作溫度低



產品信息

01.PLC 控制系統

PLC 程序控制：溫度和流量的顯示和控制，設備的啟停等


02.進料精準控制

不銹鋼316L高精度齒輪泵，配60W1:12減速比電機(帶保溫管路)，用于進料

進料流量計(齒輪泵進料流量顯示L)


03.特別定制

主蒸發室：

特別要求的地方材質是2205雙相鋼，其他與物料接觸316L，不與物料接觸304不銹鋼
蒸發面積0.1㎡，三層蒸發室含保溫材料層
刮板：四氟與碳釬維合成材料，可耐300℃高溫

物料收集：3L雙視窗帶保溫緩沖罐，帶放料閥


04.交鑰匙方案

控溫單元：

蒸發室加熱：密閉加熱器，帶485通訊接口
進料預熱和進料管道預熱：密閉加熱器，帶485通訊接口
重組分保溫室溫：敞口加熱器，帶485通訊接口
蒸發室冷凝和輕組分的保溫：低溫恒溫浴，帶485通訊接口
冷凝裝置冷凝：低溫泵(一拖二)，帶485通訊接口

真空單元：

分子泵：擴散泵，
一級泵：雙極旋片真空泵，抽氣速率8L/S
二級泵：羅茨泵
數顯皮拉尼真空計(顯示范圍最低0.1PA)

設備參數

型號 MODEL	QYMD 0.06 SS	QYMD 0.1 SS	QYMD 0.15 SS	QYMD 0.25 SS	QYMD 0.35 SS	QYMD 0.5 SS
蒸發面積 Effective evaporation area (㎡)	0.06	0.1	0.15	0.25	0.25	0.5
進料罐容量 Feed tank capacity (L)	10	10	15	15	20	50
進料速度 Feeding speed (L/H)	0.2-3	0.3-5	0.5-10	1-15	2-30	10-50
輕重組分收集瓶容量(L) Capacity of light and heavy fraction collection bottle (L)	1L	1L	1L	2L	2L	5L
冷凝管面積(㎡) Condensation pipe area (㎡)	0.1	0.17	0.3	0.4	0.7	1.7
冷凝器 Condenser	標配 Standard arrangement
冷阱 Cold trap	選配 Atching
刮板數（組） Number of scraper(group）	3	3	3	4	4	4
刮板材質 Scaping quality	復合聚四氟刮板 Composite PTFE scraper
刮板類型 Type of scraper	離心式刮板 Centrifugal scraper
密封形式 Sealing type	磁力耦合密封 Magnetically coupled sea
攪拌轉速 Stirring speed(rpm)	0-350
系統真空度 System vacuum(pa）	0.1Pa
不銹鋼材料 Stainless steel material	與物料接觸316L(可選其它不銹鋼或合金材質)316L material in contact with the material (other stainless steel or alloy materials are optional)
進料方式 Feeding mode	齒輪泵連續進料 Continuous feeding of gear pump
出料方式 Discharge method	齒輪泵連續出料 Continuous discharging of gear pump
真空系統 Nacuum system	1.旋片式真空泵(標配); 1.Rotary vane vacuum pump (default）; 2.螺桿泵（選配）2.Screw Pump(optional）
操作溫度 Working temperature	350℃ 以內 Within 350℃
電機功率 Motor power (W)	60W 1：3	120W 1：3				200W 1：3
電源 Power supply	220V 50/60HZ 電壓可根據客戶需求定制 Voltage can be customized according to customer needs
認證標準 Certification standard	CE認證 CEcertification
